grc假山制作工艺及详细施工制作流程

        grc假山制作工艺分为六个步骤,分别是grc假山原型选择、模具制作、生产制作grc假山模块半成品、焊接grc假山承重框架、为制作完毕的grc假山勾缝、grc假山上色

把grc假山模块组装、


一、grc假山原型选择

按照图纸及客户的大致要求,到山里选用相应合适的真山局部或石料厂中的假山石做为原型,山石的基本要求是:外大内小,容易出模,在以后的生产中不卡模具。


二、GRC假山模具制作流程:

1、制作第一层硅胶模具:

(1)对假山石侧面的凹陷处用雕塑泥填平并做出相应的假山纹理。这道工序是防止侧面凹陷处卡住模具。

(2)在山石表面涂刷脱模剂,脱模剂棵购买成品也可用肥皂水代替。

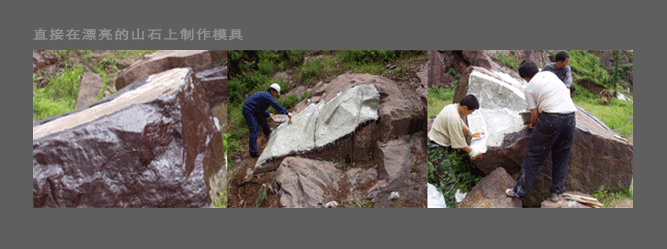

GRC假山模具制作图

(3)根据模具大小调制搅拌均匀适当的硅胶。并加入适配的固化剂和促进剂。

(4)将配好的硅胶均匀涂刷于石材表面,为了达到适当的厚度,硅胶要涂刷多遍。




2、制作GRC假山第二层玻璃钢模具:作为固定硅胶模具的固定层。


(1)将树脂和滑石粉等按照规定的比例调配好,并准备好玻璃纤维布。

(2)在硅胶模具表面刷第一遍玻璃钢溶液,然后铺装玻璃纤维布,一般铺装3-5层。

(3)玻璃钢外模具达到强度后,起模具并修理毛边。

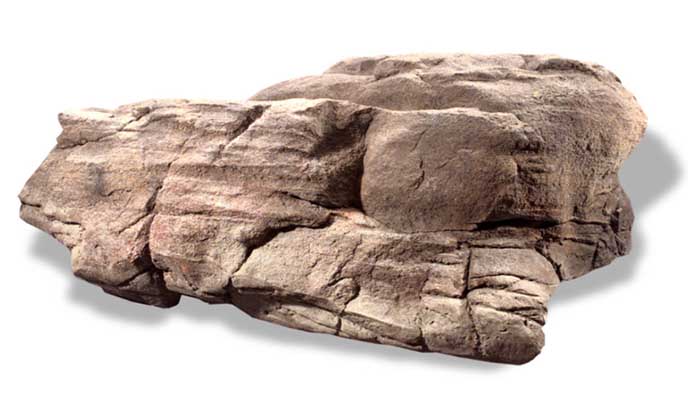

三、GRC假山生产制作工艺流程:

   GRC假山生产制作有两种方法,第一种是纯手工方法,第二种方法是机械喷涂,区别是手工就是用抹灰的抹子直接把水泥抹到模具中,机械法就是把水泥喷到模具中,以下以机械法为例。




(1)在软模内侧喷(刷)脱模剂一层,要求喷布均匀,干后待用。

(2)配制内层材料。将早强低碱水泥和二维乱向玻璃纤维同时喷入模具。

(3)将玻璃纤维和水泥进行掺和,每次喷布的厚度为一定值,并滚压夯实,在其中加入预埋件,每个固定铁件约承受50kg重量,每60~lOOcm应有一个预埋件。继续 重复喷布滚压至达到设计厚度。自然养护,成品初凝后即可用塑料膜覆盖养护 3~7 天。

(4)用毛刷清洁GRC假山表面。

(5)涂有机硅两遍,以提高其抗风化能力,使其表面具有防水、防潮、防腐和耐气候能力,并有防菌类生长的效果。

(6)表面涂乳液地板蜡。待有机硅干后即可上蜡,将乳液地板蜡涂刷于GRC假山表面,待数分钟后,用干布或棉丝等摩擦即可。


四、GRC假山承重框架制作:

1、定点放样:对GRC假山定点定位,采用网格法在现场确定山体的外轮廊线及水平点,沿轮廓线放出基础的挖土线。


2、GRC假山基础工程:基础结构浇筑时应埋好钢材主骨架的预埋铁件、型钢骨架。


3、GRC假山主骨架安装:造型师根据假山图纸或模型焊出等比例钢骨架,并加以防腐。主骨架采用镀锌钢材,作为结构主受力部分,应根据山体造型的体量大小和高低要求,定出每根钢材的长度尺寸,逐根焊接,焊接质量应符合规范要求,焊缝应进行除锈防除处理。


4、GRC假山次骨架安装:次骨架采用镀锌钢材,作为主骨架与山皮间的连接,要求最大间距在1米以内,充分使山体牢固支撑的主结构上。造型师对照图纸或模型焊出钢筋骨架,并加以美化提炼和整体调整。(如下图)


五、GRC假山安装及勾缝

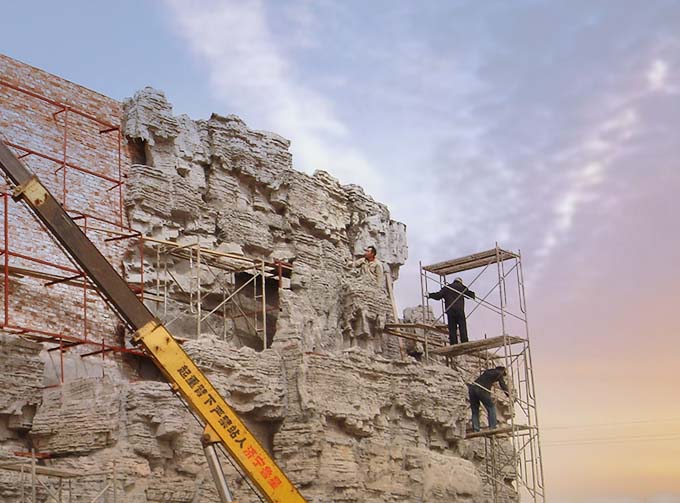

GRC假山安装流程图




1、GRC假山产品运到工地以后,按照造型师或者甲方要求组装构建。

2、产品背面安装有预埋件,当造型达到要求以后,将预埋件和骨架焊接固定。

3、在焊接处刷两遍防锈油漆。

4、在拼接时存在误差的,可以进行现场切割。

5、拼装完毕后,接缝处先用毛刷将其清理干净,然后用同类玻璃钢补缝、修饰、打磨,使其浑然一体。最后用水清洗,罩以土黄色玻璃钢油漆即成。

6、根据预制件大小及GRC假山高度,先绘出分层安装剖面图和分块立面图,要求每升高1--2m就要绘一幅分层水平剖面图,并标注每一块预制件4个角的坐标位置与编号,对变化特殊之处要增加控制点,然后按顺序由下向上逐层拼装,做好临时固定,全部拼装完毕后,由钢框架伸出的角钢悬挑固定。


六、grc假山上色


1)抗碱底漆,着色厚度100微米

2)第一层面漆,着色厚度40-50微米

3)第二层面漆,着色厚度40-50微米

4)第三层面漆,着色厚度40-50微米

5)第五层面漆,着色厚度40-50微米

6)合成脂类保护漆,喷涂厚度150微米

7)使用涡流涂层测厚仪进行检测厚度。

8)grc假山整体颜色效果按照设计图纸要求进行自检合格后,填写颜色验收记录,并组织监理(甲方代表)验收。
